随着我国高层建筑的大规模发展和城市环保要求的提高，越来越多的建设项目采用钻孔桩作为工程桩。 钻孔桩具有适应不同地质条件、桩径和桩长大、噪声和振动小等优点。 由于受弹簧等多种因素的影响，桩的质量离散性大，单桩承载力相对不稳定，桩基造价较高。 为提高单桩承载力，节约工程造价，减少桩身质量离散，灌注桩后注浆技术逐步应用推广，有助于提高钻孔桩承载力。桩和减少桩基沉降等，其作用已得到广泛认可。 该技术特别适用于浙江台州等土体空隙大、软土层或富含砾石层扩散性好的地区注浆泵，可大幅度提高桩身强度。

一、技术介绍及原理

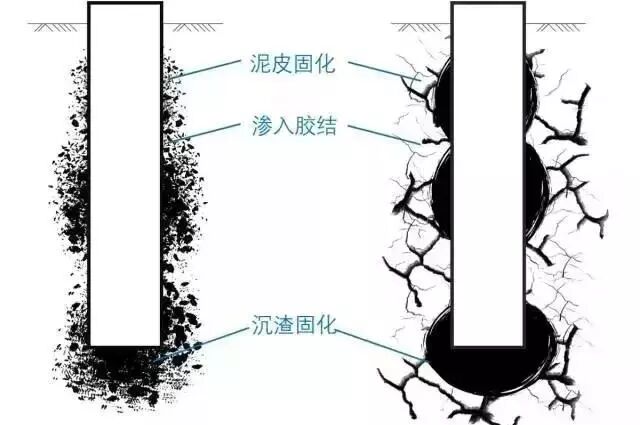

钻孔桩后注浆是指钻孔桩成桩、桩身混凝土达到预定强度后，采用高压注浆泵通过预埋注浆管注入水泥浆的施工工艺。 该技术将灌浆渗透到松散桩尖周围的土壤中，并将其结合形成高强度混凝土。 随着注浆量的增加，水泥浆不断流入因浸泥而变软的桩端承力层。 中透增加了桩尖的承压面积，相当于扩大了钻孔桩的底部。 当水泥浆的贯入能力受到周围密实土层的限制时，压力会不断上升，桩尖土层受到挤压、压实、填充、固结、渗透等作用，造成桩底沉积物和桩尖被扰动。 该层被有效地加固或压实，改善了桩与土的结合，增加了桩周围土的承载力，从而改善了单桩的承载力和地基的沉降和不均匀沉降。

二、施工工艺及要点

钻孔灌注桩施工→钢筋笼预装灌浆管→灌注桩体混凝土后12小时内疏通灌浆管→7天后打开灌浆管均匀加浆加固→灌浆量（或注浆压力）达到设计要求，停止注浆

(1)注浆管的制作

在制作钢筋笼的同时制作注浆管。 注浆管采用直径25mm的黑铁管，接头采用螺纹扣连接，两端用螺纹塞密封严密。 注浆管长度比钢筋笼长度长55cm，桩底钢筋笼长5cm，上部高出桩顶混凝土面50cm，但不得超过暴露在地面上以进行保护。 注浆管在底部20cm做成注浆嘴（俗称花管）。 该部分以钻头为注浆嘴，均匀钻出4排（每排4个）间距3cm、直径3mm的注浆孔； 用图钉拧紧注浆孔，在外侧套上一根同直径的自行车内胎，两端用胶带密封，使注浆嘴形成一个简单的单向装置：注浆时，注浆中的压力管道推动轮胎开裂，图钉弹出，水泥浆通过注浆孔和图钉的孔隙被压入砾石层，该装置保证混凝土浇筑时混凝土浆不会堵塞注浆管。

(2) 注浆管布置

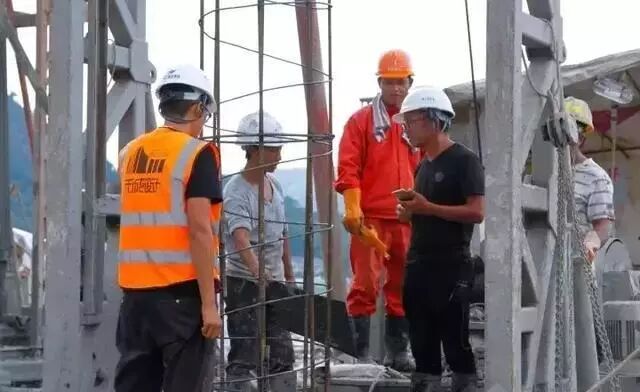

按图纸要求，将两根灌浆管对称系在钢筋笼外侧。 成孔后清孔，起钻，下钢筋笼。 钢筋笼吊装安装过程中，应注意注浆管的保护。 钢筋笼不得扭曲，以免造成螺纹接头处注浆管松动。 喷嘴部分应加混凝土垫块保护，不得摩擦孔壁，以免轮胎破裂造成注浆孔堵塞。 按规范浇筑混凝土。

(3)灌浆时间的选择

根据以往的工程实践，在碎石层中，水泥浆在工作压力的作用下影响面积较大。 为防止灌浆时水泥浆从邻近薄弱点冒出，通常灌浆桩在混凝土浇筑完成后7天，桩周围至少8m范围内无钻机钻孔作业，桩内的桩该范围也应在混凝土浇筑后完成。 超过 3 天。

(4) 注浆施工顺序

灌浆时，**用整根承台桩一次性灌浆。 中间桩灌浆前应先施工围桩。 灌浆时应采用两根桩循环灌浆，即先压**根桩的A管。   ,注浆量约占总量的70%(111~114t水泥)。 压好后，再压另一堆的A管，接着压**堆的B管，再压第二堆的B管。 这样，可以保证同桩两管之间的灌浆时间间隔在30-60分钟以上，给浆液在砾石层中扩散的时间。 灌浆时应做好施工记录，记录内容包括施工时间、灌浆起止时间、灌浆量、异常情况及处理措施等。

三、施工要点

(1). 各种标准的灌浆工艺

①. 本工程灌注桩为桩端灌浆。 注浆所用水泥为42.5级新拌普通硅酸盐水泥。 浆料水灰比控制在0.6，每桩水泥用量约1.8吨（约700元）。

②.桩身浇筑混凝土前，预埋2根?50x3.8注浆钢管，底部带单向筏板。 注浆管必须定位准确，以保证注浆头畅通。

③. 注浆管应绑扎或焊接在钢筋笼的加强筋上，上注浆管用螺钉连接，注浆管底部的注浆头插入桩孔底部（进桩端≥5cm）。 桩身混凝土初凝后，用高压水（8.0MPa）开塞，一周后开始灌浆，压力控制在2~5MPa。

④. 后注浆阀应具有下列性能： a) 应能承受1Mpa以上的静水压力；   b) 其外部保护层应能抵抗沙石等硬物的刮擦而不损坏；   c) 应具有反转停止功能。

(2). 注浆后作业要求

①. 灌浆作业应在成桩后7天开始，不得迟于成桩后30天；

②. 注浆作业距成孔作业点的距离不宜小于8～10m；

③. 桩端注浆时注浆泵，同根桩的各注浆槽应依次进行等量注浆；

④. 桩群灌浆宜先从外围开始，再从内部开始；

⑤. 满足下列条件之一的，可终止注浆：注浆总量超过1.8吨（?700），注浆压力达到1.2~4MPa或注浆总量超过75%，注浆压力超过4MPa；

⑥. 注浆总量超过75%，注浆压力小于1.5MPa。 应降低水灰比，连续压浆至1.5MPa，灌浆总量不应低于设计量要求。 灌浆压力长期低于正常值或地面有灌浆或周围桩孔有灌浆时，应改为间歇灌浆，间歇时间为30-60分钟。 重新灌浆并满足上述终止条件后，方可停止灌浆。   .

四、常见问题及对策

灌浆嘴打不开？

若压力超过10MPa，注浆嘴无法开启，即为注嘴部分损坏。 不要强行加压，可以在另一根管子里补注。

泥浆从桩的侧面和其他部分出现？

注浆时，若注浆压力不变，但注浆速度明显下降或停止，则说明桩底已饱和，可逐渐减注，直至停止注浆；   、注浆管可用清水或压力水冲洗干净，等到原来压入的水泥浆*终凝固，第二天注浆毛细通道堵塞时，方可重新压浆。

单桩注浆量不够？

灌浆时，**用整根承台桩一次性灌浆。 围桩先施工围成一个封闭的圆圈，再施工中间，保证中间桩的注浆质量。 当单桩灌浆量达不到设计要求时，可根据情况增加邻近桩的灌浆量作为补充。
